ZSJY 1.6BP消防壓力開關安裝使用說明
ZSJY 1.6BP消防壓力開關安裝使用說明
一、用 途: 壓力開關是自動噴水滅火系統中的主要部件,常與濕式報警閥、雨淋閥、預作用裝置的系統中配 套使用。是傳遞報警閥門動作信號作用。
二、特 點: 本公司生產的壓力開關是目前國內最優異的產品之一。除外殼(ABS)、隔膜(硅膠)、微動開關和 支架外，所有主件(底座、壓蓋、頂桿、調節螺母等)均用H59黃銅制造。具有真實材料,經久耐用， 動作靈敏可靠等特點。其外形設計呈面包狀(國內唯一)，美觀、大方,頗受用戶歡迎。

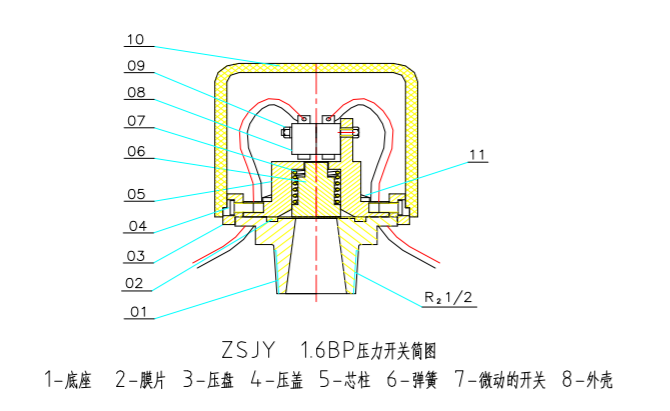

三、結構和工作原理: 壓力開關主要由1-底座、4-壓蓋、8-外殼、2-隔片、5-芯柱、及7-微動開關等組成。本公司生 產的壓力開關為長方形面包狀。 當壓力水由底座進入開關時，隔膜即向上鼓起，推動頂桿,頂桿作用于微動開關，實現水壓與電信 號輸出轉換。
四、主要性能參數:
1、型號：ZSJY 1.6BP
5、工作介質:水.
2、接口螺紋:R1/2
6、使用環境溫度:0℃-50℃.
3、工作壓力:0.14～1.6MPa
7、開關觸點容量:DC24V 0.5A 4、動作壓力:0.035MPa～0.05MPa.
8、密封試驗壓力:2.4MPa,保持5min,不滲漏.
五、設計、安裝、使用維護須知:
1、壓力開關通常設計安裝在報警閥的延遲器之后,或雨淋閥本體通往水力警鈴 支管的旁管上。
2、由于壓力開關是一電器常開觸點,故應與電控箱聯接,在系統安裝完畢后,對 此裝置與電控箱進行調試開通。
3、壓力開關應垂直安裝,便于頂桿上下運動,否則無法起到相應的作用
